Hujung Stub Keluli Tahan Karat

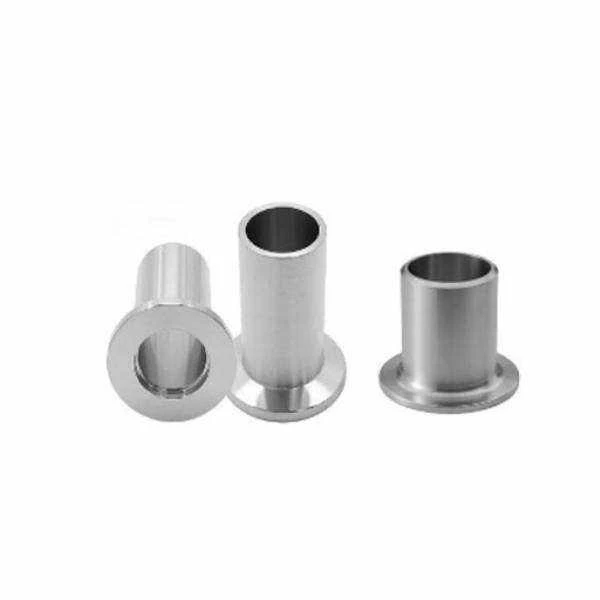

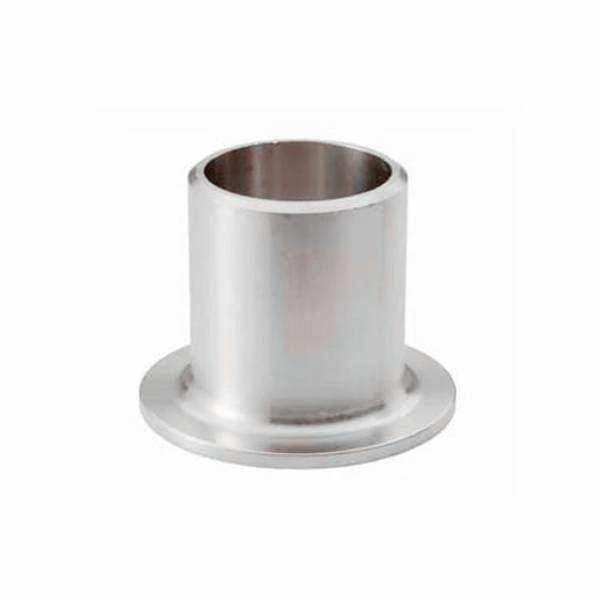

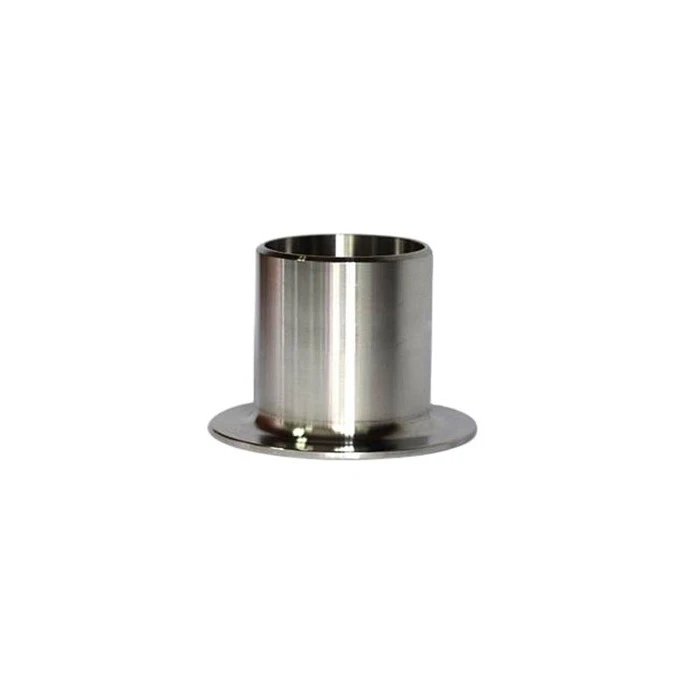

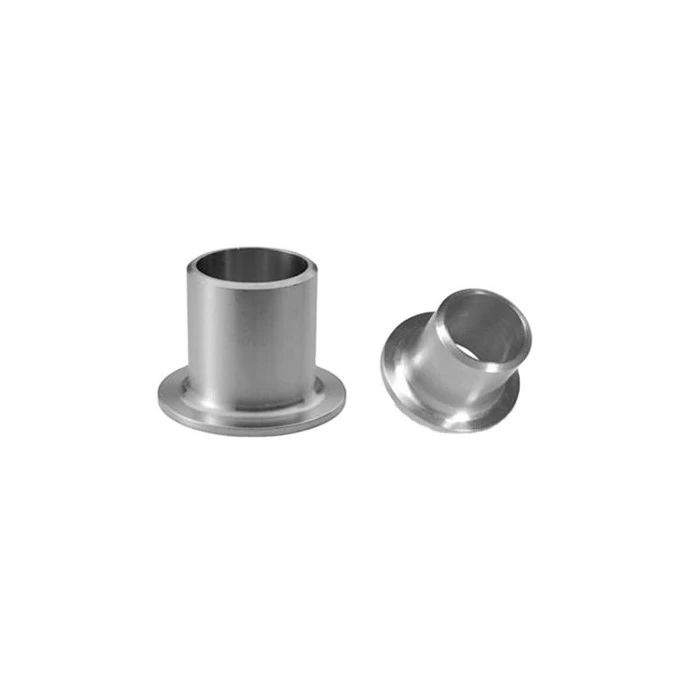

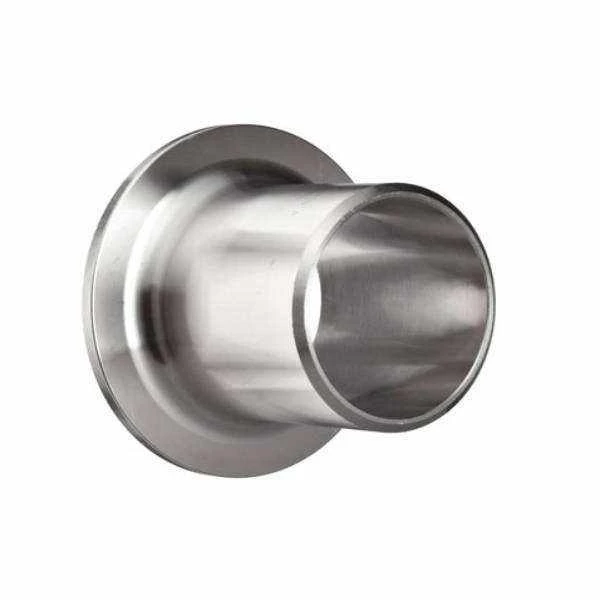

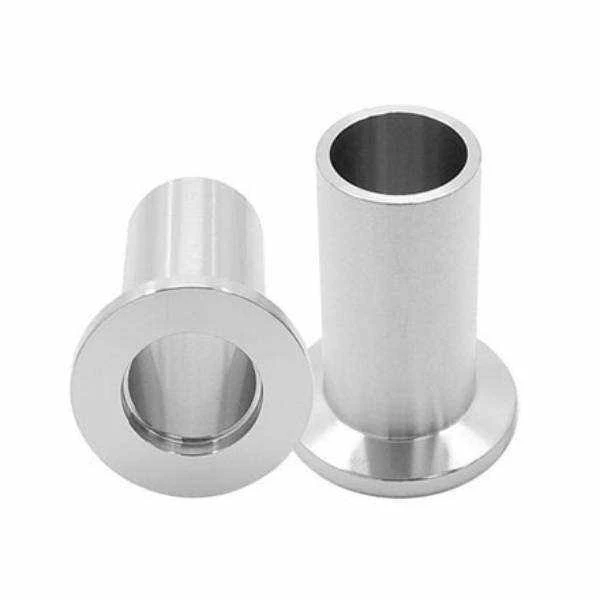

Hujung stub keluli tahan karat, juga dikenali sebagai sambungan pusingan keluli tahan karat dan pusingan suar keluli tahan karat, ialah pemasangan paip yang digunakan sebagai pengganti bebibir yang dikimpal di mana bebibir sandaran berputar diingini.
Bebibir sandaran yang berputar meletakkan dirinya pada permukaan belakang hujung rintisan. Pengedap dibuat oleh permukaan gasket hujung rintisan sahaja, bebibir hanya memberikan tekanan pengapit pada sendi. Terdapat dua jenis utama hujung tunas tahan karat: hujung tunas keluli tahan karat lancar dan hujung tunas keluli tahan karat yang dikimpal.
Proses pengeluaran yang berbeza diterima pakai mengikut jenis yang berbeza. Kami sentiasa menggunakan pembentukan akhbar untuk menghasilkan hujung rintisan tahan karat yang lancar dan kimpalan argon argon untuk membentuk hujung rintisan tahan karat yang dikimpal.
- Piawaian: ASME B16.9,JIS B2311,EN10253,GOST,DIN
- Kelulusan: UL/FM, CE, BSI, ISO9001
- Ketebalan: SCH10/20/40/80/160, SCH-STD/XS/XXS
- Saiz: 1/2'' - 144'' (DN15 - DN 3600)
- Kemasan: Berminyak, Bercat Hitam, Bergalvani, Bersalut Epoksi
- Bahan: A234 WPB,A860 WPHY (42-70),304(L),316(L)
Jenis Akhir Stub: Jenis A dan Jenis B
Taip A Stub End
Hujung rintisan Jenis A biasanya dikaitkan denganpusingan-bebibir sendi.
Bebibir bersentuhan dengan muka yang terangkat/dilap pada hujung stub, manakala bebibir itu sendiri kekal longgar.
Jenis B Stub End
Reka bentuk jenis B biasanya dikaitkan dengan aplikasi di mana geometri hujung tunas bertujuan untuk atergelincir-pada bebibirsusunan.
Pembeli hendaklah sentiasa menyatakan jenis bebibir yang dimaksudkan dan bukannya bergantung kepada pembekal untuk membuat kesimpulan.
Stub Ends – Berat
|
NPS (Saiz Paip Biasa) |
ASME B16.9 Berat Akhir Stub |
|||
|
inci |
Sch.5S |
Sk.10S |
Sk.40S |
Sk.80S |
|
1/2" |
0.06 |
0.08 |
0.12 |
0.13 |
|
3/4" |
0.07 |
0.09 |
0.15 |
0.17 |
|
1" |
0.09 |
0.15 |
0.2 |
0.25 |
|
1-1/4" |
0.13 |
0.2 |
0.3 |
0.35 |
|
1-1/2" |
0.16 |
0.25 |
0.38 |
0.46 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
3" |
0.5 |
0.6 |
1.1 |
1.5 |
|
4" |
0.7 |
1 |
1.8 |
2.5 |
|
5" |
1 |
1.25 |
2.5 |
3.5 |
|
6" |
1.6 |
1.95 |
3.7 |
5.5 |
|
8" |
2.5 |
3.1 |
5.9 |
10 |
|
10" |
4 |
4.9 |
10.5 |
14 |
|
12" |
6.6 |
7.1 |
15 |
20 |
|
14" |
6.4 |
7.8 |
15.5 |
20.5 |
|
16" |
7.9 |
9 |
18 |
24 |
|
18" |
9.3 |
10.5 |
21 |
28 |
|
20" |
12 |
13.5 |
23.5 |
31 |
|
24" |
16.5 |
19 |
28.5 |
38 |
